¿Cómo instalar paneles solares bifaciales en serie? Guía técnica completa 2025
La instalación de paneles solares bifaciales en serie se ha convertido en una solución eficiente y rentable para proyectos solares en Perú. Estos paneles, capaces de captar energía por ambas caras, requieren una instalación precisa para maximizar su rendimiento. En esta guía te explicamos paso a paso cómo hacerlo, incluyendo el uso correcto de conectores MC4.
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
¿Qué son los paneles solares bifaciales?
Los paneles bifaciales capturan radiación solar por su cara frontal y también por la trasera, aprovechando la luz reflejada desde el suelo u otras superficies. Este diseño permite incrementar la generación de energía entre un 10% y 20%, dependiendo de las condiciones del sitio, como el tipo de superficie y la altura de instalación.
Beneficios de una instalación en serie
- Mayor eficiencia del sistema: Se reduce la pérdida de voltaje y se optimiza el inversor.
- Ahorro en cableado: Menor cantidad de cables al agrupar paneles en cadenas.
- Simplificación del diseño: Facilita la planificación de strings y controladores MPPT.
Requisitos previos para instalar en serie
- Los paneles deben ser del mismo modelo y características eléctricas (Voc, Isc, potencia).
- El inversor debe soportar el voltaje total en circuito abierto (suma de Voc).
- Contar con estructuras que permitan el reflejo de luz bajo los paneles.

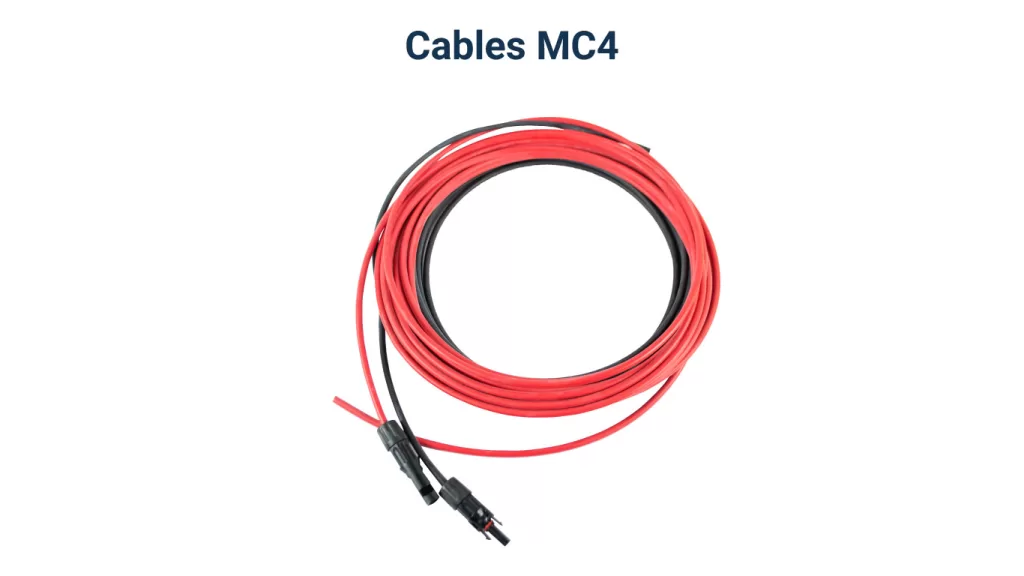

- Tener disponible el cableado solar UV, conectores MC4, herramientas de crimpado y protecciones.
Pasos para instalar paneles solares bifaciales en serie
Analiza la demanda energética, orientación del lugar, inclinación y albedo de la superficie. Define el número de strings por MPPT y el número de paneles por string.
- Montaje de la estructura
- Usa estructuras elevadas tipo ground-mounted, canopy o techos con separación del suelo.
- Asegúrate de que haya espacio libre debajo para permitir la entrada de luz reflejada.
- Usa superficies reflectantes (pintura blanca, grava clara, concreto) para mejorar el rendimiento bifacial.

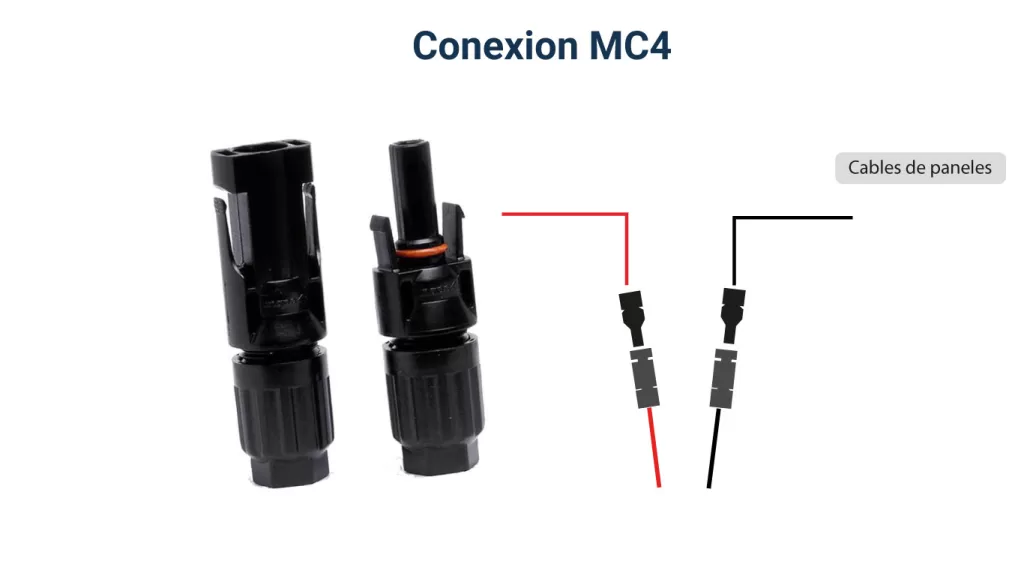

- Conexión en serie con conectores MC4
Identifica los cables de cada panel
- Un cable con conector MC4 macho (positivo).
- Otro cable con conector MC4 hembra (negativo).

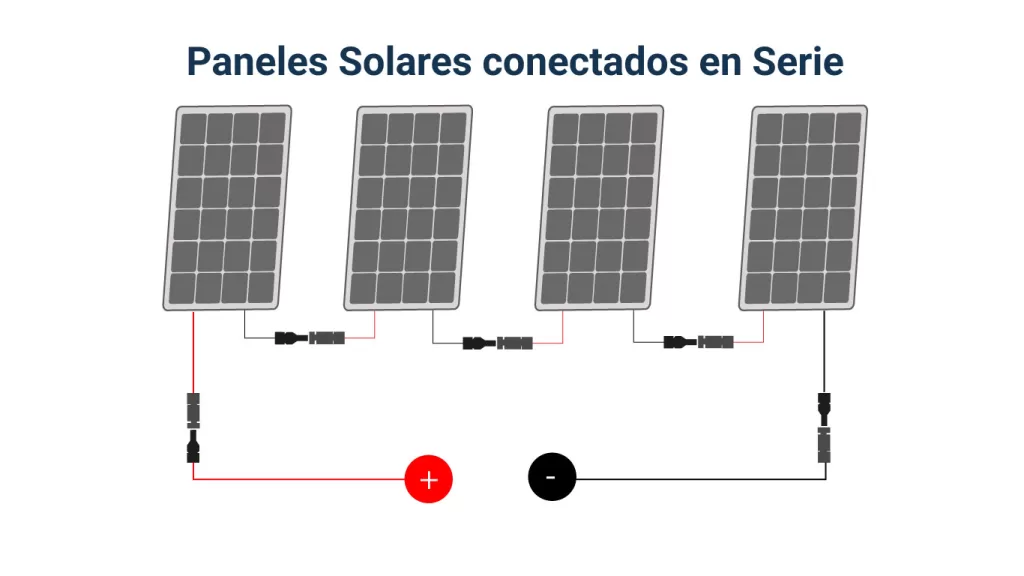

Realiza la conexión en serie
- Conecta el positivo (macho) de un panel al negativo (hembra) del siguiente.
- Repite hasta formar una cadena o string.
- El voltaje total será la suma de los Voc de cada panel.
Verificación y seguridad
- Usa multímetro para comprobar polaridad.
- Asegúrate de escuchar el “clic” al cerrar los conectores MC4.
- Si haces tus cables, crímpalos profesionalmente y verifica continuidad.
- Cableado y protecciones
- Usa cable solar de calibre adecuado (4 mm² o 6 mm²).
- Protege el sistema con fusibles, breakers y canaletas UV.
- Evita sombras proyectadas por el cableado en la cara trasera de los paneles.
- Verificación y puesta en marcha
- Verifica continuidad y ausencia de cortocircuitos.
- Mide voltaje de los strings antes de conectar al inversor.
- Activa el sistema y configura el monitoreo por MPPT.
Recomendaciones para Perú
- En Arequipa, Cusco e Ica, la alta radiación mejora la eficiencia bifacial.
- En Lima, usa superficies claras o pintadas de blanco para aprovechar el albedo.
- Considera estructuras móviles si deseas optimizar generación anual.
Conclusión
Instalar paneles solares bifaciales en serie permite aprovechar mejor la energía del sol, sobre todo en zonas con buena radiación y superficies reflectantes. Una conexión MC4 bien ejecutada garantiza eficiencia, seguridad y mayor durabilidad del sistema. Esta solución es ideal para proyectos residenciales, comerciales e industriales en todo el Perú.
